500 kW-ko sorgailua

Kecheng-ek 500 kW-ko sorgailua Txinan egina da. Unitatearen muina Chongqing Cummins motorra eta Lille hartzen ditu Semir eskuilarik gabeko sorgailua, auto-abiaraztearen kontrol sistemarekin konbinatuta, fidagarritasun handia eta azkarra lortuz. erantzuna. Elikatze-hornidura automatikoki abiarazten da elikadura-iturri nagusia moztu eta 15 segundoko epean, eta egonean dagoen potentzia 500 kW-rainokoa da. Produktu honek edukiontzien diseinu integratua hartzen du, egitura trinkoa, erraza. mugitu eta instalatu, eta dagozkion estatuko eta nazioarteko estandarrak betetzen ditu. Erregai-kontsumo txikia du bitartean funtzionamendua eta errendimendu egonkorra, oso baldintza handiak dituzten lekuetarako bereziki egokia da elikadura-horniduraren jarraipena, hala nola, ospitaleak, datu-zentroak, industria-parkeak eta ekitaldi garrantzitsuenen laguntza.

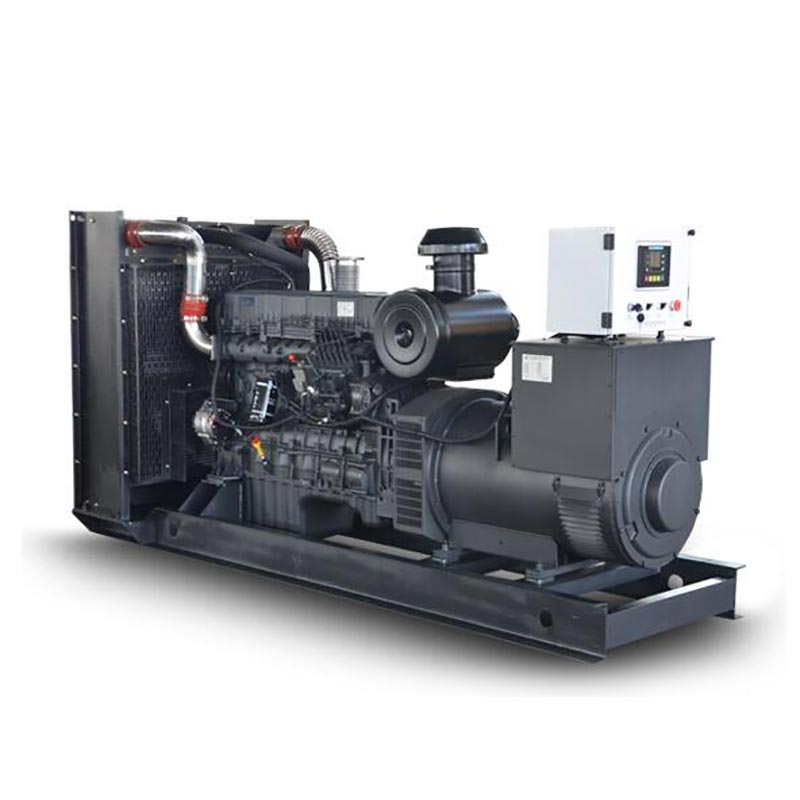

Kecheng 500 kW-ko sorgailuaren itxuraren marrazkia

Oinarrizko abantaila

Cummins motorraren errendimenduaren analisia

Unitatearen potentzia-nukleo gisa, Chongqing Cummins KTA19-G8 motorrak 6 zilindro lerroko diseinua hartzen du, zilindroaren diametroa. × trazua 159 mm × 159 mm, desplazamendua 18,9 L eta 575 kW-ko potentzia erreserba lortzen du turbokargaren arteko hoztearen bidez teknologia. Bere PT erregai zuzeneko injekzio sistemak, erregulatzaile elektroniko batekin konbinatuta, erregaia murrizten du kontsumoa 206 g/kw·h-raino (% 75eko karga), hau da, antzeko modeloetakoa baino % 8 txikiagoa. ren diseinua Erresistentzia handiko aleaziozko burdinurtuzko zilindro blokeak eta forjatutako altzairuzko birader integralak berrikuspen nagusiak bermatzen ditu tarteak 20.000 ordu gainditzen ditu eta -20 ℃ eta 40 ℃ arteko tenperatura-tarte zabaletarako egokia da.

Leroy Somer sorgailuen ezaugarri teknikoak

Lillesemma eskuilarik gabeko sorgailuak (IP23 babes klasea, isolamendu klasea H) AVR tentsio erregulazio automatikoa hartzen du sistema, egoera egonkorreko tentsioaren doikuntza-tasa ≤±% 1, tentsio iragankorra berreskuratzeko denbora < 3 segundo, segurua bermatzeko karga sentikorren funtzionamendua, hala nola ekipamendu medikoa eta doitasun-tresnak. Sorgailua a PMG iman iraunkorreko kitzikapen-sistema, irteera egonkorra mantentzen du sare elektrikoak gorabeherak izan arren. The telefonoaren koefiziente harmonikoa THF % 2 baino txikiagoa da, potentzia-kalitatearen baldintza zorrotzak betetzen dituena komunikazio-oinarrizko estazioak, etab.

Auto-abiarazte sistema adimentsua

500kW diesel sorgailu multzoa LCD kristal likido txinatar zenbakizko kontrol sistema batekin hornituta dago, ATS onartzen du. elikadura hornidura bikoitza aldatzea eta sarearen azpitentsioaren detekzioa (erantzun denbora < 0,5 segundo), hiru aldiz abiarazte berriro saiatzea logika eta akatsen autodiagnostikoa. 24V DC abiarazte-sistema, ur-jaketarekin konbinatuta berogailuak, hasierako arrakasta-tasa % 99koa lortzen du -15 ℃-ko ingurune batean. Urruneko monitorizazio moduluak 16 karga ditzake. tentsioa, maiztasuna eta olioaren presioa bezalako funtzionamendu-parametroak denbora errealean, eta datuen arteko sarbidea onartzen du Aplikazio mugikorra eta ordenagailua.

Parametro teknikoa

Sorgailuaren ezaugarriak

Egitura-diseinuaren aipamena

• Diseinu modularra: motorra, sorgailua eta kontrol-sistema malgutasunez konektatzen dira kolpeak xurgatzen dituzten padren bidez. bibrazio transmisioa murriztea (anplitudea ≤0,3 mm) eta ekipoaren zerbitzu-bizitza luzatu.

- Zarata gutxiko optimizazioa: geruza bikoitzeko soinu isolatzaileko estalkia erabiliz (barruko kotoi soinudun geruza + altzairuzko plakako kanpoko geruza), inpedantzia-silengailu konposatu batekin konbinatuta, zarata 75 dB-ra murriztu daiteke (a insonorizazio-kutxa modulua beharrezkoa da aukera gisa).

-Mantentze-erosotasuna: motorraren olio-iragazkia, erregai-iragazkia eta beste zati zaurgarriak erdialdean daude antolatuta. Eguneroko mantentze-lanak ez ditu osagai periferikoak desmuntatu behar, mantentze-denboraren %50 aurreztuz.

Ingurumen-egokitzapena

Unitateak GB/T 2423.16 moldearen proba (maila ≤2) eta indar sismikoa (azelerazio horizontala 0.2g) gainditu ditu. eta denbora luzez funtziona dezake ≤1000m-ko altitudea eta %90eko hezetasun erlatiboa duen ingurune batean (ez kondentsazioa). Erregai-sistema bateragarria da 0# gasolioarekin (udan) eta -10# dieselarekin (neguan), eta hornituta dago. olio-ur bereizgailua (10μm-ko iragazketa-zehaztasuna duena) sufre handiko erregaia duten eremuetan fidagarritasuna bermatzeko edukia.

Erabilera metodoa

Hasi aurretik prozesua egiaztatzea

• Erregai-sistema: Egiaztatu erregai-biltegian erregai-maila ≥ 30% dela, ireki erregai-balbula eta kanporatu aire guztia. kanalizazioa (sakatu erregai-ponpa eskuz erresistentzia handitu arte). - Sistema elektrikoa: bateriaren tentsioa ≥24V, kontrol-panelak "egonkortasuna" egoera bistaratzen du, eta larrialdi-gelditzeko botoia berrezartzen da. - Ikuskapen mekanikoa: The olio-maila makilaren H/L markaren artean egon behar da, hozte-maila hedapenaren bi herenetara iritsi behar da depositua, eta haizagailuaren gerrikoaren tentsioak prentsaren desbideratzea 10-15 mm-koa izan behar du.

Abiarazteko eragiketa-urratsak

• Modu automatikoa: Biratu kontrol-paneleko botoia "Automatiko"ra, eta sistema sare elektrikoaren monitorizazioan sartuko da estatua. Sare elektrikoa eteten denean automatikoki abiaraziko da (ATSaren aldaketa-denbora arrakastatsua izan ondoren abiarazte 10 segundo baino gutxiagokoa da).

- Eskuzko modua: Luze sakatu "Hasi" botoia 3 segundoz. Abiadura 1500 rpm eta tentsioa igo ondoren egonkortzen da, itxi irteerako etengailua (erreparatu maiztasun-neurgailuak 50±0,5Hz erakusten dituenari).

- Kargatzeko baldintzak: hasi ondoren, 3 minutuz geldirik (olioaren presioa ≥0,3MPa), handitu karga pixkanaka. 50%, eta 10 minutuz exekutatu ondoren, karga osora handitu daiteke.

Itzaliaren Eragiketaren Zehaztapena

• Itzaltze normala: lehenik eta behin, kendu karga, utzi motorra 5 minutuz geldirik (turbokonpresorea ez dadin. gehiegi berotuz), sakatu "Gelditu" botoia eta itxi erregai-balbula abiadura 0ra jaitsi ondoren.

- Larrialdi-geldialdia: olioaren presioa 0,2 MPa baino txikiagoa denean, uraren tenperatura 105 ℃ baino handiagoa edo anormala da. zaratak sortzen dira, berehala sakatu larrialdi-gelditzeko botoi gorria. Gertaeraren ondoren, matxura egiaztatu behar da aurretik berrabiarazten.

- Epe luzeko itzaltzea: astean behin abiarazi (30 minutuz exekutatu), ordezkatu bateriaren elektrolitoa hilero (baldin eta inguruneko hezetasuna % 75 baino handiagoa da, eta kontserbatzaileak gehitu erregai deposituari.

Neurriak

Ingurumen-eskakizunak

• Instalazio gunea: Unitatearen eta hormaren arteko distantzia ez da 1,5 m baino txikiagoa izan behar, eta airearen azalera. sarrerak 2,5㎡ baino gutxiago izan behar ditu aire hotzaren zirkulazioa ziurtatzeko (3 m³/min aire bolumena behar da kW bakoitzeko. boterea).

- Isurketa-baldintzak: Ihes-hodiak euri-txapela izan behar du. Sekzio horizontalaren malda 3° baino gutxiago izan behar du. Irteera airearen sarreratik urrun egon behar da (5 metro baino gehiagoko distantziara). ihes-gasen atzera-fluxua saihestea.

- Suteen Babeserako Araudia: Informatika-gela 8 kg-ko hauts lehorreko 2 su-itzalgailuz hornituta dago. Distantzia Olio deposituaren eta unitatearen artean 1 m baino gehiago egon behar da. Lurra tratatu behar da olioa isurtzea saihesteko (da epoxi erretxina estaldura erabiltzea gomendatzen da).

Mantentze-zikloa

Segurtasun Abisua

Erabat debekatuta dago baranda irekitzea funtzionatzen ari den bitartean. Sorgailuaren amaierako estalkiaren gainazaleko tenperaturak 120 ℃-ra iritsi, eta horrek erredurak eragin ditzake. Mantentze-lanak egin aurretik, etengailu nagusia deskonektatu behar da eta "Egin Ez itxi" seinalea zintzilikatu da. Kondentsadoreak deskargatzeko denborak ez du 5 minutu baino gutxiago izan behar. Trumoi-denboraldian, du Lurreratze-erresistentzia ≤4Ω-koa dela probatu behar da, eta tximista-erasogailuaren funtzionamendu-tentsioa ezarri behar da. 420V (lerro-tentsioa).

Aplikazio kasua

Kecheng-eko 500 kW-ko sorgailu multzoa funtsezko proiektuetan zerbitzatzen ari da, hala nola Qingdaoko portuko terminal automatizatua (izango da). 2023an jarri zen martxan) eta Qilu Ospitaleko larrialdiko elikatze-sistema (2024an instalatuko da). Garaian zehar 2024an Weifang-en udako elektrizitatearen errazionamendu aldia, enpresa kimiko jakin batek unitate hau onartu zuen funtsezko ekoizpen-lerroen etengabeko funtzionamendua. Guztira 1.260 orduko energia eman zuen, batez besteko denborarekin 480 orduko hutsegiteen artean. Erregai-kontsumoa 1,2 tona murriztu zen potentzia-marka berekoarekin alderatuta.
