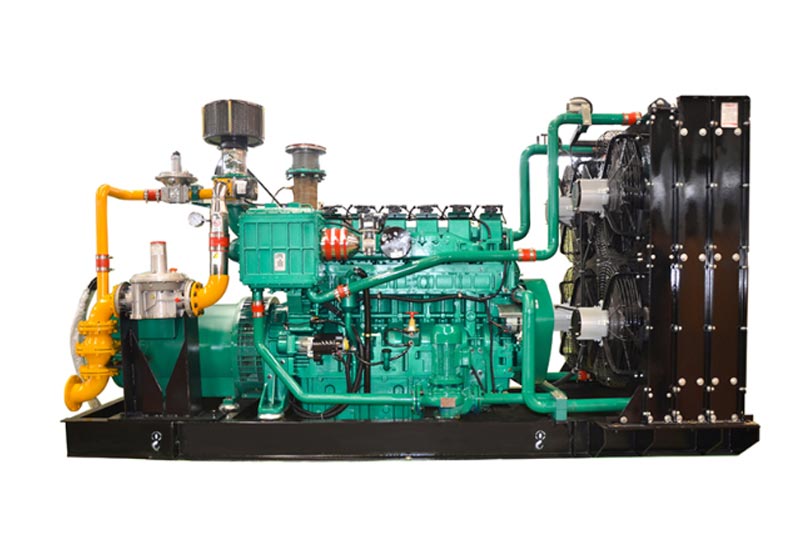

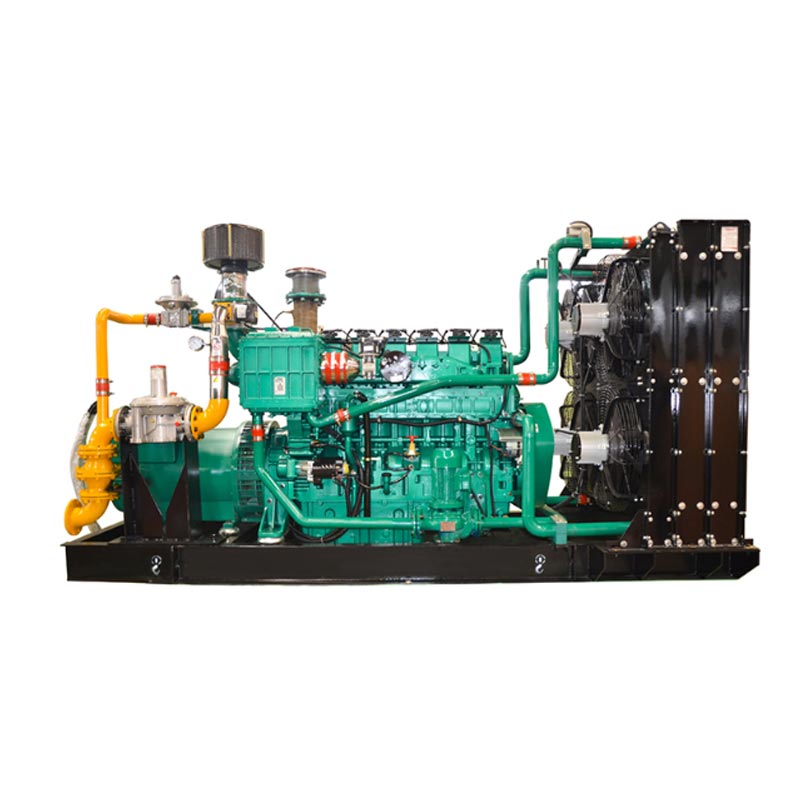

Biogas sorgailu multzoa Txerri Haztegirako

Txina Kecheng-en Biogas Sorgailuak Txerri-haztegirako simaurra eta ur zikinak kudeatu ditzake eta energia lor dezake. autosufizientzia. Ekipamendu hau abeltzaintzako ustiategietako biogasa bihurtzeko bereziki diseinatuta dago. Egokitu daiteke biogas-kontzentrazioan eta ezpurutasun-edukiaren gorabeherak, eta egonkor funtzionatzen dute energia sortzeko. Unitateak bat hartzen du diseinu integratua, biogasaren aurretratamendua, eraginkortasun handiko barne-errekuntzako motor bat, sorgailu bat eta hondakin bat barne. beroa berreskuratzeko gailua. Elektrizitatea sortzeaz gain, bero-energia berreskuratzen du ekoizpenerako edo eguneroko bizitzarako. horrela, energiaren erabilera tasa integrala areagotuz. Produktuen potentzia 50 eta 200 kilowatt bitartekoa da eta hazkuntza-ustiategiko inbentario-eskalaren eta biogas-ekoizpenaren arabera pertsonalizatu daiteke. Muina osagaiak bi urteko edo 8.000 orduko berme-zerbitzuarekin datoz. Sistema honek txiki eta ertainei lagundu diezaieke eskala handiko txerri-ustiategiek simaurra eta ur zikinen baliabideak modu eraginkorrean aprobetxatzen dituzte, ustiapen-kostuak murrizten dituzte eta ingurumena errespetatzen duen eta energia aurrezteko ekoizpen zirkular eredu bat eraiki.

Aplikazio-eszenatokiak (txerri-haztegietarako eszenatoki esklusiboak)

1. Txerri-haztegiak bere elikadura-hornidura erabiltzen du

• Eszenatoki aplikagarriak: Txerritegiaren argiztapena, pentsuak prozesatzeko ekipoak (birringailuak, nahasgailuak), ingurumenaren kontrola ekipoak (haizagailuak, ur gortinak, termostatoak), simaurra tratatzeko ekipoak (nahaste-ponpak, solido-likido bereizleak)

• Oinarrizko balioa: sare elektrikoaren hornidura ordezkatzen du eta elektrizitatearen gastuak murrizten ditu (kalkulu batean oinarrituta. 500 txerri salgai dituen txerri-haztegia, batez beste egunean 120 kW · h elektrizitate sortzen du, gutxi gorabehera 30.000 yuan urtero elektrizitate kuotan). Elektrizitatea eten denean, larrialdiko elikadura iturri gisa balio du ziurtatu txerritegian aireztapena eta tenperatura kontrola ez direla eteten, txerrien heriotza saihestuz estresaren ondorioz.

2. Biogasaren hondakin-beroa berreskuratzea eta aprobetxatzea

• Eszenatoki aplikagarriak: neguko berogailua txerritegietan (txerri-haztegiak, gizentzeko txerritegiak), biogasan isolatzea. hartzidura deposituak (35-40 ℃ hartzidura-tenperatura mantenduz eta biogas ekoizpena areagotuz), berogailua/beroa ura langileen bizilekuetan

• Oinarrizko balioa: sorgailuaren hondakin beroa berreskuratzeko tasa ≥%80 da. 50 kW-ko modeloak batez beste berreskura dezake 150MJ bero egunean, 1000 metro koadroko txerritegi baten berogailu beharrak asetzeko, ikatzaren/gasaren kostua murriztuz berokuntza, eta "energia sortzea + berokuntza" abantaila bikoitzak lortzea.

3. Sarera konektatutako elektrizitatea sortzea (elektrizitate soberakinaren diru-sarrerak handitzea)

• Eszenatoki aplikagarriak: eskala handiko txerri-haztegiak (2.000 txerri baino gehiagoko stockarekin), biogas ekoizpen nahikoa (egunero biogas ekoizpena ≥500 metro kubiko), eta soberan dagoen elektrizitatea norbere erabileraren ondoren potentzia nazionalera konektatzen da. sareta

• Oinarrizko balioa: Gozatu energia-sare konektatzeko diru-laguntza nazional berriarekin (0,3-0,5 yuan /kW · h), urteko batekin. Sarera konektatutako 1,2 milioi kW · h inguruko elektrizitatea 200 kW-ko modelorako, diru-sarrera gehigarri bat sortuz 360.000-600.000 yuanekoa. Aldi berean, ingurumena babesteko politikaren baldintzak betetzen ditu eta laguntzen du txerri-haztegiak "Hazkuntza Berdearen Erakusketa Baserria" titulua jaso du.

4. Simaurra eta ur zikinak tratatzeko instalazio lagungarriak

• Eszenatoki aplikagarriak: Txerri-haztegirako biogas sorgailu multzoa txerri-haztegietako biogas-digestoreekin eta solido-likido-bereizgailuekin lotu daiteke. Boterea sorgailuak sortutako simaurra tratatzeko sistemara zuzenean hornitzen da, energia-ziklo bat osatuz "simaurra → biogasa → elektrizitatea → simaurra tratatzea"

• Oinarrizko balioa: simaurra eta ur zikinak tratatzeko ekipoen elektrizitate-kostu handien arazoa jorratzea, murriztuz Zuzeneko biogas isuriek eragindako ingurumen-kutsadura eta ingurumena babesteko baldintzak betetzea "Abeltzaintza Handiko eta Hegazti-Hazkuntzaren Kutsadura Prebenitzeko eta Kontrolatzeko Araudia".

Produktuaren abantailak (Txerri-haztegietako minak konpontzeko diseinatua)

Parametro teknikoak (Txerri haztegietan erabili ohi diren ereduak)

Ezaugarri teknikoak (Txerri-haztegietarako diseinu pertsonalizatua)

1. Biogasaren aurretratamendu-sistema espezializatua

• Kecheng-en "Hiru etapako aurretratamendu unitatea": lehen faseko desulfurazio lehorra (hidrogeno sulfuroa kentzea saihesteko. barne-errekuntzako motorren korrosioa), bigarren faseko zikloiaren deshidratazioa (ur-lurruna biogasetik bereiztea). zilindroetan ura pilatzea saihestu), eta hirugarren faseko presioa egonkortzeko balbula (biogasaren presioa egonkortzeko saihestu unitate-abiadura ezegonkorra biogas ekoizpenaren gorabeheren ondorioz), hau da, ezaugarrietarako egokia txerri-haztegietan biogasaren "sufre handia, hezetasun handia eta ekoizpenaren gorabehera handiak".

2. Korrosioarekiko erresistentea den sistema elektrikoa

• Barne-errekuntzako motorra biogasaren pistoi-eraztun bereziz hornituta dago (higadura-erresistentea duen burdinurtuarekin egina). kromatuzko geruza bat) eta balbulak (altzairu herdoilgaitzez eginak), hidrogeno sulfuroaren korrosioa jasan dezaketenak. biogasan eta 15.000 ordura arte luzatutako bizitza (diesel motor arruntena baino % 50 luzeagoa). osagaiak). Bujiak karbono-gordailuaren aurkako diseinua hartzen du biogasaren errekuntza osatugabea ekiditeko karbono-gordailuak eraginez eta pizte-hutsegitea eraginez.

3. Txerri haztegietarako kontrol adimendun sistema esklusiboa

• Txerri-haztegietarako KCPLC-02 kontrolagailu dedikatuarekin hornituta, honako hauek onartzen ditu: ① Biogasaren egokitzapen automatikoa. kontzentrazioa (karga automatikoki murriztea metano-kontzentrazioa %45 baino txikiagoa denean eta automatikoki karga handitzea % 75etik gorakoa denean suaren itzaltzea ekiditeko); ② Tenperaturaren kontrolarekin lotuta dago biogas-digestorea (sorgailuaren hondakin-beroa lehenesten da biogas-digestorea isolatzeko, eta hondakin-bero balbula automatikoki irekitzen da tenperatura 35 ℃ azpitik jaisten denean). ③ Urruneko monitorizazioa mugikorraren bidez APP (energia sorkuntza, biogas kontsumoa eta akatsen alarmak ikustea, txerri-haztegiak urruneko kudeaketarako egokia) kudeatzaileak).

4. Hondakin-beroa mailaka aprobetxatzeko diseinua

• Hartu "begizta bikoitzeko hondakin-beroa berreskuratzea": lehen begiztak zilindroaren atorriko uraren hondakin-beroa berreskuratzen du. barne-errekuntzako motorra (80-90 ℃-ko tenperaturarekin) eta txerritegian berotzeko hornitzen du; The bigarren zirkuituak ihes-gasaren hondakin-beroa berreskuratzen du (400-500 ℃-ko tenperaturarekin) eta berotzen du. biogas digestorean ura zirkulatzea bero-trukagailu baten bidez hartzidura tenperatura mantentzeko, "Energia sortzea → berokuntza → biogas ekoizpena areagotzea" energia-zikloa lortzea, %15 energia gehiago sortuz. unitate arruntak baino balioa.

5. Leherketaren aurkako segurtasun diseinua

Unitateko sistema elektrikoak Ex dⅡB T4 leherketen aurkako kalifikazioa hartzen du (sukoi eta sukoientzat egokia). biogasaren ezaugarri lehergarriak). Biogas kanalizazioa 304 altzairu herdoilgaitzez egina dago (korrosioarekiko erresistentea eta leherketa-erresistenteak). Aurretratamendu-sistema biogas-ihesaren alarma batekin hornituta dago (sentsibilitatea ≤%0,1 VOL). "Gas-atmosfera lehergarrietarako aparatu elektrikoa" GB 3836.1 estandarra betetzen du. Ziurtatu segurua txerri-haztegien funtzionamendua.

Erabilera-metodoa (Txerri-haztegietarako eragiketa-prozesu sinplea)

1.Abian jarri aurreko ikuskapena (eguneroko derrigorrezkoa)

2. Abiarazteko eragiketa (modu automatikoan batez ere)

1. Hasi aurretratamendu-sistema: ireki biogas-digestorearen irteera-balbula, abiarazi aurretratamendu-sistema. (desulfurazio haizagailua, ureztatzeko ponpa), eta martxan jarri 5 minutuz. Biogasaren garbitasunaren ondoren (metanoa kontzentrazioa ≥50% eta presioa egonkortu, ireki biogasa unitatera eramaten duen balbula.

2. Unitatea abiarazteko: sakatu "Auto Start" kontroladorearen ukipen-pantailan. Unitatea 30 segundoz aurrez berotu ondoren (luzatuta 1 minutura tenperatura baxuko ingurune batean), hasi. Behatu biraketa-abiadura (pixkanaka handitu arte 1500r/min), biogasaren sarrerako presioa (0,8-1,2 kPa) eta energia sortzeko tentsioa (380V±5%). Behin parametroak egonkortu, automatikoki kargatu (lehenengo karga ez da %50a gainditzen). Exekutatu 10 minutuz eta gero handitu bete arte zama.

3. Hondakin-beroa erabiltzeko ezarpenak: Doitu hondakin-beroa berreskuratzeko balbula behar den moduan. Txerritegiak eskatzen duenean berokuntza, ireki "berokuntza zirkuitua". Biogas digestoreak isolamendua behar duenean, ireki "biogasaren isolamendua zirkuitua". Kontrolagailuak automatikoki kontrolatzen du tenperatura eta balbula irekiera doitzen du.

3. Eragiketaren jarraipena (eguneroko kudeaketa)

• Bi orduz behin erregistratu funtsezko parametroak: energia-sorkuntza, biogas-kontsumoa, metano-kontzentrazioa eta Hondakinen bero-horniduraren tenperatura (txerritegietarako berokuntza ≤60 ℃, biogas digestoreen isolamendua ≤40 ℃). Biogasa denean kontzentrazioa % 45 baino txikiagoa dela ikusten da, berehala egiaztatu biogas digestorearen hartzidura-egoera (esaterako elikadura-abiadura gisa, nahaste-maiztasuna).

• Kontrolagailuaren alarma-kudeaketa: "Biogasaren presio baxua" bezalako alarmak badira (begiratu biogasaren irteera-balbula digestioa), "Uraren tenperatura altua" (garbitu hozte-sistemako eskala) edo "desulfurizatzailearen hutsegitea" gertatzen da, karga murriztu behar da eta makina itzali behar da lehenik. Akatsa kendu ondoren bakarrik egon daiteke makina berrabiarazi.

4. Itzaltzeko eragiketa (egun bakoitzaren amaieran edo matxura izanez gero)

1. Karga murriztea eta itzaltzea: Lehenik eta behin, pixkanaka deskargatu (karga 0ra murriztu), itxi konektatzen duen balbula. biogasa unitatera, mantendu aurretratamendu-sistema martxan 5 minutuz (apurtu hodietako biogasa), ondoren, sakatu "Gelditu" kontroladorean, eta unitatea kargarik gabe funtzionatuko du 3 eta 5 minutuz gelditu baino lehen.

2. Sistema itzaltzea: itzali aurretratamendu-sistema (desulfurazio-haizagailua, ureztatzeko ponpa), itxi irteera-balbula biogas digestagailuaren (makina denbora luzez funtzionatzen kanpoan dagoenean), egiaztatu biogas isuririk edo oliorik dagoen. unitatetik iragazi eta garbitu unitatearen gainazaleko hautsa.

3. Datuen grabaketa: erregistratu energia-sorkuntza osoa, biogas-kontsumo osoa eta eguneko funtzionamenduaren iraupena. kostuen kontabilitatearen eta diru-laguntzen eskaeraren oinarria.

Segurtasuna eta Babesa (Txerri Ustiategietarako Araudia)

1. Instalazioaren segurtasuna (oinarrizko baldintzak)

• Gune hautatzeko estandarrak: Unitatea biogas digestorearen haizearen norabidean instalatu behar da (gutxienez biogas digestoretik 10 metrora), txerritegiko pentsuak biltegiratzeko gunetik urrun eta su-iturrietatik (esaterako. galdarak eta sukalde gisa). Instalazio-eremuak aireztapen ona izan behar du (orduko aireztapen-bolumenarekin at unitatearen bolumena baino 20 aldiz gutxienez), eta lurrak txinpartarik gabekoa izan behar du (adibidez, zementua + antiestatikoa. estaldura).

• Leherketa-kontrako diseinua: biogas-hodiek leherketa-kontrako tutuetarako osagarriak erabili behar dituzte (adibidez, kobrezko balbulak saihesteko. talkaren txinpartak), eta leherketa-froga presioa arintzeko balbula bat instalatu behar da 10 metro bakoitzeko hoditeria. Ekipo elektrikoak (argiztapena eta etengailuak, esaterako) leherketa-kontrakoak izan behar dira. Erabat debekatuta dago Unitatetik gertu lan egiteko, eztanda-kontrako tresnak erabili.

• Suteen babesaren konfigurazioa: Instalazio-eremua 4 kg-ko hauts lehorreko su-itzalgailuz hornituta dago (≤5 unitatetik metrora) eta suaren hareatza (≥0,5 m³-ko bolumena duena). "Sugar irekirik ez" bezalako abisu seinaleak eta "Sukoiak eta Lehergaiak" ezartzen dira, eta suteen aurkako instalazioen eraginkortasuna aldizka ikuskatzen da.

2. Segurtasun Operatiboa (Pertsonal Arauak)

• Ziurtagiria duten langileak: operadoreek prestakuntza espezializatua egin behar dute Kecheng Electric Power-ek (biogasaren segurtasuna, unitatea funtzionamendua), ebaluazioa gainditzea eta ziurtagiria eskuratzea lanpostuaz jabetu aurretik. Lizentziarik gabeko langileak dira erabat debekatuta dago unitateak ustiatzea.

• Funtzionamenduaren kontraindikazioak: ez desmuntatu biogas-hodiak edo leherketen aurkako osagaiak unitatea dagoenean martxan. Ez erre eta ez erabili surik irekita instalazio-eremuan. Biogas-ihesak egiaztatzean, aplikatu xaboi-ura hodi-junturetara (sugar irekia hautematea erabat debekatuta dago). Burbuilak aurkitzen badira, gelditu makina berehala maneiatzeko.

• Norberaren babesa: erabili lanerako arropa estatikoen aurkakoa eta irristagaitzaren aurkako oinetakoak funtzionatzerakoan. Erabili hauts-maskarak eta eskularruak desulfuratzaileekin kontaktuan dagoenean (desulfurizatzaileen larruazaleko narritadura saihesteko). Ukitu elektrizitate estatikoko askapena gailua instalazio-eremuan sartu aurretik (giza gorputzetik elektrizitate estatikoa askatzeko).

3. Mantendu segurtasuna (ohiko ikuskapena)

• Elektrizitatea eta gasa moztea: Mantentze-lanak egin aurretik, unitatearen elikadura-hornidura deskonektatu behar da (itzali etengailua), biogas hodiaren balbula itxi egin behar da eta hodiaren hondar biogasa nitrogenoarekin edo airearekin garbitzea (metano-kontzentrazioa ≤0,5% dela detektatu ondoren bakarrik egin daiteke lana. VOL). "Mantentze-lanean, ez hasi" dioen abisu-seinalea zintzilikatu behar da.

• Osagaien mantentze-lanak: desulfuratzailea ordezkatzean, ondo aireztatutako ingurunean egin behar da. Desulfuratzaile zaharra zigilatu behar da (ingurumenaren kutsadura saihesteko). Barne-errekuntza berritzean motorrak, erabat debekatuta dago txinpartak erraz sor ditzaketen tresnak erabiltzea (altzairuzko giltzak adibidez; kobrezko giltzak erabiltzea gomendatzen da).

• Aldizkako ikuskapena: biogas-ihesaren alarmaren sentsibilitatea eta leherketa-frogaren zigilatzea. ekipo elektrikoak hilean behin ikuskatzen dira. Biogas hodiaren horma-lodiera behin ikuskatzen da laurdena (korrosioa eta zulaketa saihesteko). Kecheng Electric batek segurtasunaren ebaluazio integrala egiten du Energia ingeniaria urtean behin.

4. Larrialdi Erantzuna (Bapateko Egoerak)

• Biogas isurketa: berehala gelditu makina, itxi biogas depositua eta unitateko biogas balbula, piztu guztiak instalazio-eremuko aireztapen-ekipoak, langileak haizearen norabidean ebakuatu eta zorrozki debekatu edozein ekipo elektrikoren etengailua (argiak, telefono mugikorrak, esaterako). Metano-kontzentrazioa beherago jaitsi ondoren %0,5, egiaztatu ihes-puntua eta konpondu.

• Sute istripua: makina berehala gelditu eta gas-hornidura moztu. Erabili hauts lehorreko su-itzalgailu bat jartzeko sua itzali (ez erabili urik sua itzaltzeko, biogasa airea baino arinagoa baita eta urak ezin baitu estali). At aldi berean, 119ra deitu, txerri-haztegiko langileak eta txerriak leku seguru batera hustu. itzali ondoren sua, ikertu suaren kausa (adibidez, zirkuitu labur elektrikoa edo sugar irekia piztea).

• Unitatearen matxura itzaltzea: biogasaren etenaldiaren ondorioz itzaltzen bada, ordezko elikadura hornidura (esaterako, diesela). sorgailua) berehala aktibatu behar da txerritegian aireztapena eta tenperatura kontrolatzeko. Txerri Haztegirako Biogas Sorgailu multzoa akats mekanikoaren ondorioz gelditzen bada, jarri harremanetan Kecheng Electric Power-en salmenta osteko zerbitzuarekin (400-xxx.xxxx). Guk 2 orduko epean erantzungo du eta 24 orduko epean in situ egingo du konponketa.
